PLC Pressurizzatore Analogico semplice ed efficace per locali filtro fumo

SCHEDA PRODOTTO

QSLAVE® SF è una soluzione semplice ed efficace per locali filtro a prova di fumo. Il regolatore di portata permette di essere tarato ad una sovrappressione di sicurezza (diversa per ciascun modello) che garantisce la differenza di pressione richiesta, in conformità alla normativa vigente, mantenendo costantemente l’area sicura libera dal fumo. Rispetto ad altre apparecchiature che utilizzano differenziali di pressione on/off, che attivano e disattivano l’elettroventola con conseguenti momenti di bassa efficienza e possibile non rispondenza alle normative vigenti, QSLAVE® SF è sempre attivo durante le fasi operative. Un impianto QSLAVE® SF si compone delle seguenti unità:

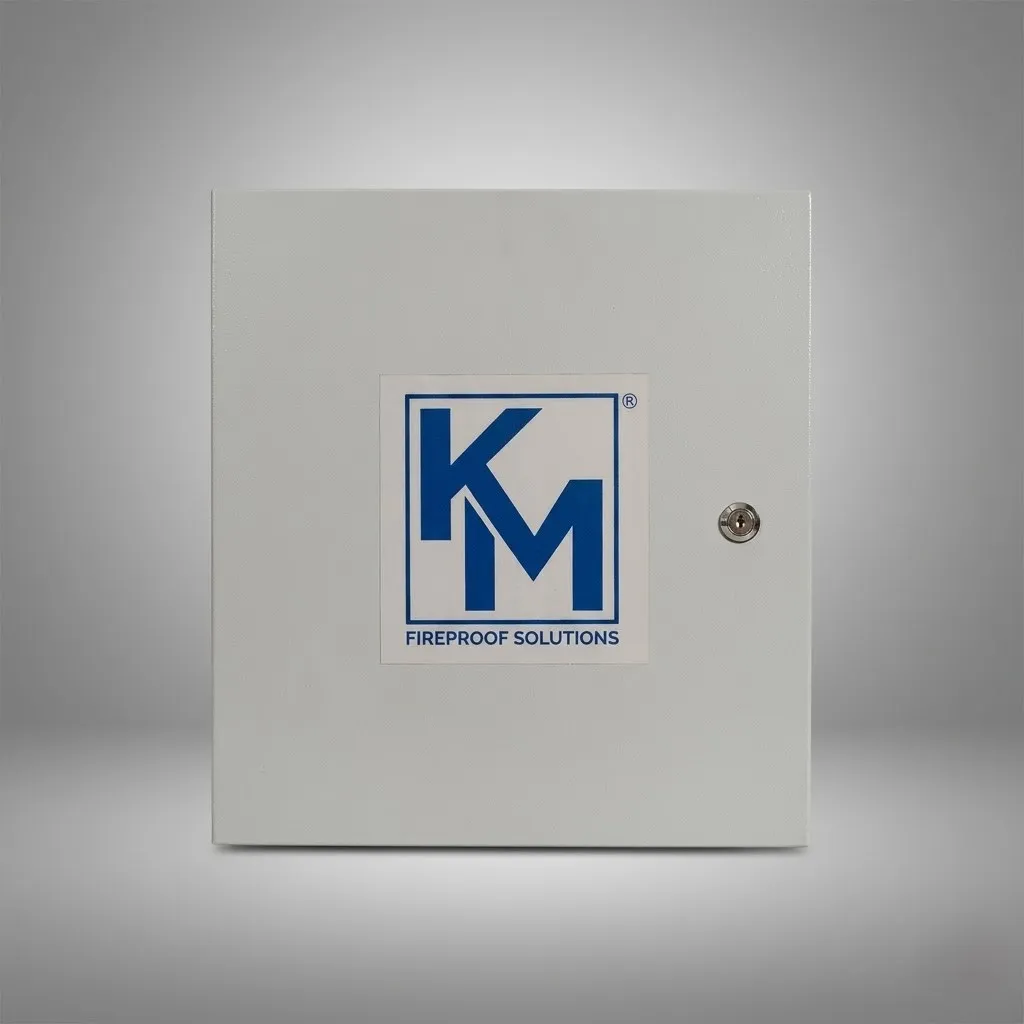

Unità “A” – Quadro di comando: È collocato nel locale filtro, o comunque in zona protetta; ospita all’interno l’alimentatore, il caricabatterie, il regolatore di portata, il temporizzatore e tutti i vari sistemi di controllo. L’impianto dispone di un’alimentazione principale e di un circuito di emergenza

Unità “B” – Pressurizzatore con elettroventola brushless: L’unità ventilante va collocata all’interno del locale filtro ed è costituita da un’elettroventola brushless assiale che assicura circa 48.000 ore (5 anni) di funzionamento continuo. La ventola è protetta frontalmente da una griglia di sicurezza

Unità “C” – Cassa porta accumulatori: Generalmente collocata in adiacenza al quadro di comando, ospita le batterie tampone che dovranno sopperire all’eventuale mancanza di alimentazione da rete elettrica. Il numero di casse porta accumulatori sarà funzione del numero e del modello di pressurizzatore installato e tale da garantire il funzionamento dell’impianto per 120’ in caso di emergenza

Unità “D” (opzionale) – Misuratore differenziale di pressione digitale Garantisce la visualizzazione in tempo reale del valore della sovrappressione (misurata in Pascal) presente all’interno del locale filtro, per mezzo di apposito display LCD. Nell’impianto QSLAVE® SF il misuratore differenziale di pressione è opzionale e non interagisce con la regolazione della sovrappressione e della portata del pressurizzatore

DATI TECNICI	Tensione di alimentazione: 230 V c.a. Frequenza di alimentazione: 50 ÷ 60 Hz Potenza massima alimentatore: SF ~ 480 W SF2 ~ 480 W SF400 ~ 960 W Assorbimento massimo alimentatore: SF ~ 20 A SF2 ~ 20 A SF400 ~ 40 A Grado di protezione del quadro: IP 20 Dimensioni quadro di comando (mod. A): ~ 400 * 400 * 250 mm ca. Dimensioni quadro di comando (mod. B): ~ 400 * 400 * 184 mm ca. Dimensioni cassa porta accumulatori:~ 400 * 400 * 100 mm ca. Dimensioni pressurizzatore:~ 400 * 400 * 80 mm ca. Peso del quadro di comando (mod. A): SF ~ 15 kg SF2 ~ 16 kg SF400 ~ 16 kg Peso del quadro di comando (mod. B): SF ~ 9,8 kg SF2 ~ 10,7 kg SF400 ~ 10,7 kg Peso del pressurizzatore: SF ~ 5,8 kg SF2 ~ 25,8 kg SF400 ~ 5,9 kg Peso della cassa porta accumulatori: SF ~ 3,8 kg SF2 ~ 23,8 kg SF400 ~ 23,8 kg Peso degli accumulatori necessari: SF ~ 23 kg SF2 ~ 223 kg SF400 ~ 2*23 kg

DATI TECNICI

Tensione di alimentazione: 230 V c.a.
Frequenza di alimentazione: 50 ÷ 60 Hz
Potenza massima alimentatore: SF ~ 480 W SF2 ~ 480 W SF400 ~ 960 W
Assorbimento massimo alimentatore: SF ~ 20 A SF2 ~ 20 A SF400 ~ 40 A
Grado di protezione del quadro: IP 20

Dimensioni quadro di comando (mod. A): ~ 400 * 400 * 250 mm ca.
Dimensioni quadro di comando (mod. B): ~ 400 * 400 * 184 mm ca.
Dimensioni cassa porta accumulatori:~ 400 * 400 * 100 mm ca.
Dimensioni pressurizzatore:~ 400 * 400 * 80 mm ca.

Peso del quadro di comando (mod. A): SF ~ 15 kg SF2 ~ 16 kg SF400 ~ 16 kg
Peso del quadro di comando (mod. B): SF ~ 9,8 kg SF2 ~ 10,7 kg SF400 ~ 10,7 kg
Peso del pressurizzatore: SF ~ 5,8 kg SF2 ~ 2*5,8 kg SF400 ~ 5,9 kg
Peso della cassa porta accumulatori: SF ~ 3,8 kg SF2 ~ 2*3,8 kg SF400 ~ 2*3,8 kg
Peso degli accumulatori necessari: SF ~ 23 kg SF2 ~ 2*23 kg SF400 ~ 2*23 kg

KM-QSLAVE-SF
